江西九江長江段無線視頻監控系統
一、需求分析
一條河孕育一座城！一座城增色一條江！
江西九江長江段作為九江的重要水路交通樞紐，從新的九江長江大橋到原來的九江長江大橋，該段共11公里，由于河道的面積廣大、地形復雜、船舶眾多分布的區域廣、安全事故多發等原因。實現人工監控管理難度大，視頻監控系統很好的解決了以上問題。河道前端監控點和監控中心相距較遠并且位置較分散，而且在不破壞原有的環境下進行，利用傳統網絡布線的方式對河道來說施工不便，而且成本較高，為了降低成本和提高系統的可擴充性、靈活性，所以前端監控點采用風光互補發電原理供電，采用無線傳輸技術將視頻和信息傳輸?shù)奖O(jiān)控中心。

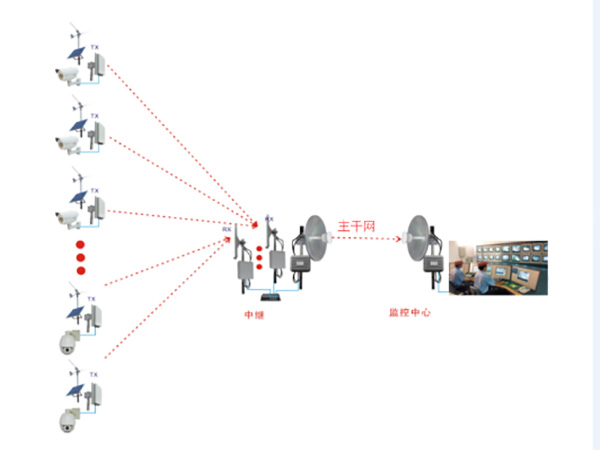

二、無線視頻傳輸系統方案圖

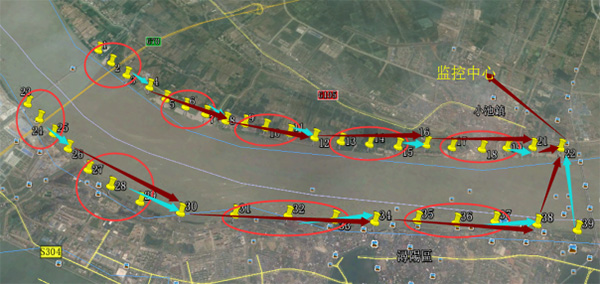

由于監控點位較多，前端傳輸系統由點對多點的方式（根據距離、角度設定一對二或一對三）把視頻信號傳輸?shù)街鞲删W(wǎng)絡，再通過主干網絡高帶寬無線傳輸設備級聯跳傳輸?shù)奖O(jiān)控中心。紅色圈里為一個分點，由三個監控點位經傳輸設備發射到第四個監控點位，藍色箭頭表示分點的傳輸。每個分點位再又高帶寬設備級聯跳傳輸?shù)奖O(jiān)控中心，紅色箭頭表示傳輸主干道。
三、功能預覽圖
顯示系統除了基本的實時預覽功能，還可通過軟件平臺對電視墻進行拼接顯示、分割顯示、開窗顯示、開窗漫游、PC信號上墻顯示等功能。
實時預覽

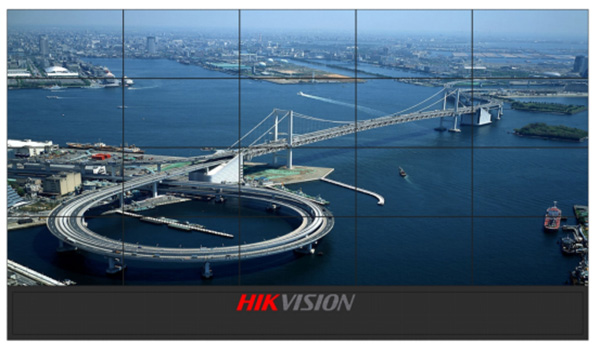

拼接顯示

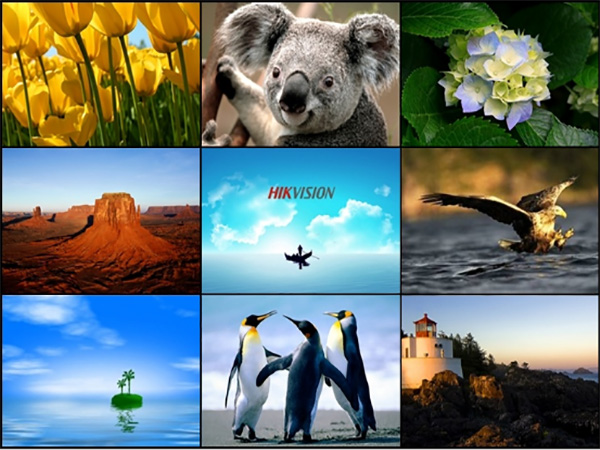

分割顯示

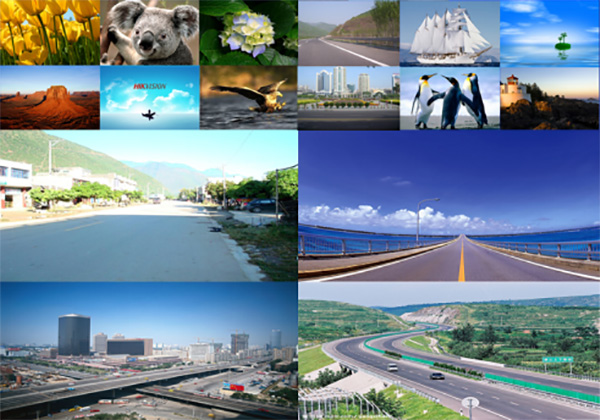

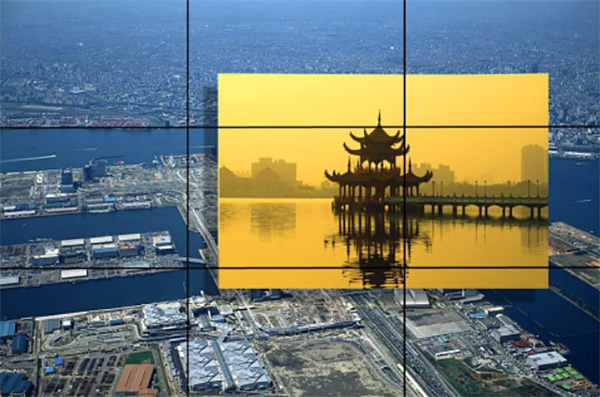

開窗顯示

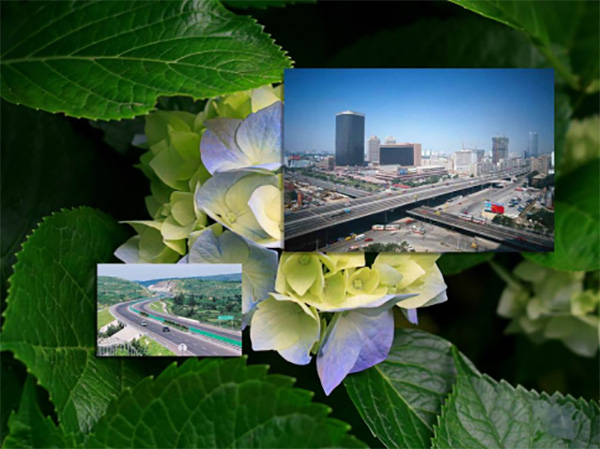

開窗漫游

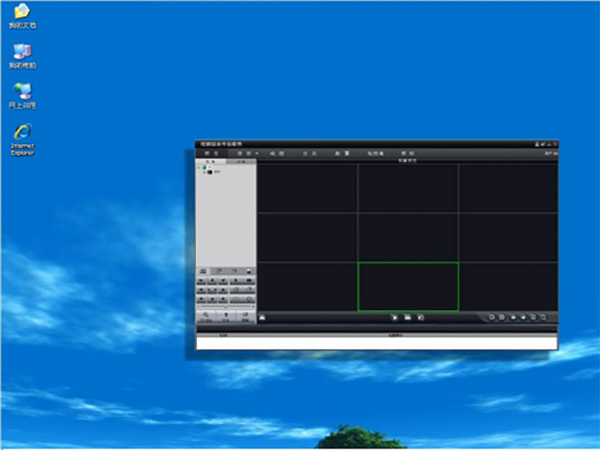

PC信號上墻顯示

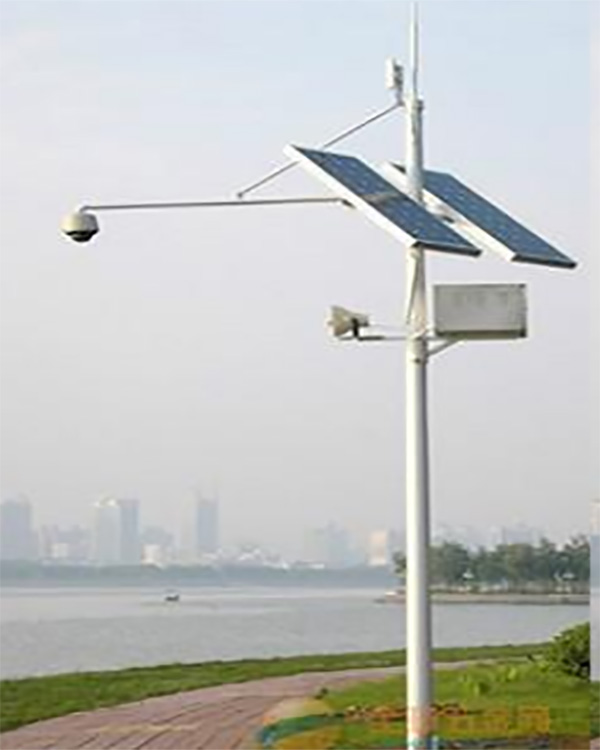

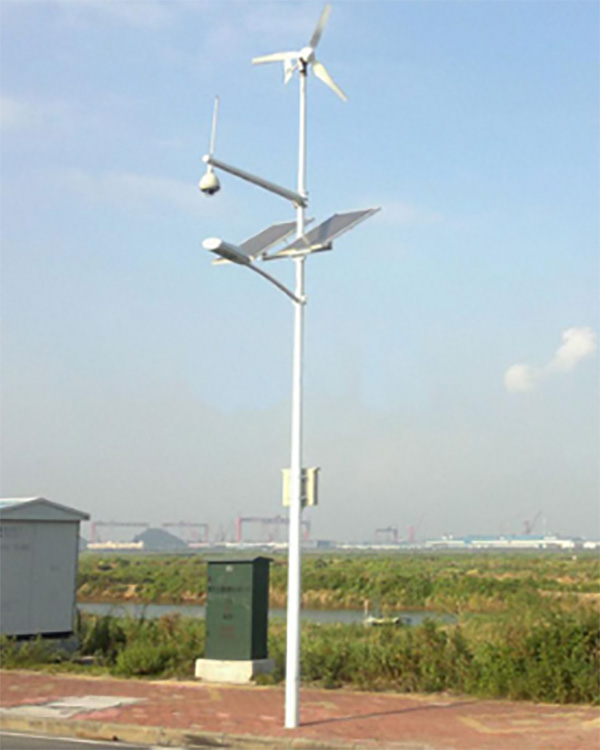

四、現場圖
